Sauefjøs tegninger: dette må de vise for å bli godkjent

Kort svar: Tegninger til et sauefjøs er ikke noe du plukker ferdig fra en mal. For at kommunen skal godkjenne byggesøknaden, skal tegningsgrunnlaget normalt vise situasjonsplan, plan- og snittegninger og fasader. Hvor mye ytterligere dokumentasjon som kreves, som konstruksjonsberegninger, avhenger av tiltaket — akkurat din besetning, driftsform og tomt. Bygget må dimensjoneres for stedets snø- og vindlast etter gjeldende regelverk, og det er dette som avgjør om en permanent hall i teknisk membran er riktig løsning for gården din.

Du står kanskje på tunet og ser på sauene som står tettere enn de burde, eller på en flokk som har vokst fra femti til hundre og femti dyr uten at fjøset har fulgt med. Du har begynt å lete etter «sauefjøs tegninger», i håp om å finne noe du kan legge frem for kommunen eller ta med til en entreprenør. Det du finner, er stort sett generelle eksempler og prinsippskisser fra andre gårder, andre besetninger og andre tomter.

Problemet er at ingen av dem er tegningene dine. Et sauefjøs som skal godkjennes og fungere i drift i tiår fremover, må tegnes for stedet det skal stå, dyretallet det skal huse, og driften det skal støtte. Denne artikkelen går gjennom hva tegningene faktisk må inneholde, hva som styrer utformingen, og hvordan en permanent hall i teknisk membran kan være løsningen når fjøset skal bygges for å vare.

Hva menes egentlig med «sauefjøs tegninger»

Når folk søker etter sauefjøs tegninger, leter de som regel etter en av tre ting: inspirasjon til hvordan et fjøs kan se ut, en mal de kan justere selv, eller en forståelse av hva som faktisk må leveres til kommunen. De to første finnes det mye av på nettet. Det siste er vanskeligere å finne, fordi svaret ikke er en enkelt tegning, men et sett med dokumenter som henger sammen.

En ferdig mal hentet fra en annen gård løser sjelden problemet, uansett hvor pen den ser ut. Antall dyr, arealbehov, tomtens grunnforhold, adkomst, plassering i terrenget og hvordan fjøset skal driftes gjennom året, er forskjellig fra gård til gård. Tegningene skal beskrive akkurat ditt bygg, på akkurat din tomt, for akkurat din drift. Det er derfor tegningsarbeidet starter med spørsmål, ikke med en ferdig skisse.

Dette bør tegningene vise for at byggesaken går gjennom

Et permanent bygg behandles etter plan- og bygningsloven og gjeldende byggteknisk forskrift (TEK17), som forvaltes av Direktoratet for byggkvalitet (dibk.no). DiBK oppgir at det normalt skal foreligge situasjonsplan samt plan-, snitt- og fasadetegninger, mens detaljeringsgrad og øvrig dokumentasjon avhenger av tiltaket. Kommunen skal uansett kunne se nøyaktig hva som skal bygges, hvor det skal stå, og at det tåler det det skal tåle.

Dokument	Hva det viser
Situasjonsplan	Plassering på tomta, avstand til nabogrenser, adkomst og eventuelle andre bygg
Plantegning	Innredning, dyreflyt, binger, fôrgang og gjennomganger sett ovenfra
Snittegning	Høyder, takform og hvordan konstruksjonen bygges opp i tverrsnitt
Fasadetegning	Hvordan bygget ser ut fra utsiden, porter, lufteåpninger og kledning
Konstruksjonsberegninger	Dokumentasjon på at bæresystemet tåler stedets snø- og vindlast, der tiltaket krever det
Teknisk spesifikasjon	Materialvalg, duk- og stålkvalitet, isolasjon der det er aktuelt

Mangelfulle eller uklare opplysninger kan føre til krav om supplering fra kommunen. Det koster tid, og tid er penger når flokken venter på bedre plass.

Hva som styrer utformingen

Tre forhold avgjør hvordan tegningene til nettopp ditt sauefjøs skal se ut: klima, drift og dyrevelferd.

Snø- og vindlast der bygget faktisk skal stå

Norske bygg møter norske vintre, og et sauefjøs på Vestlandet møter andre laster enn et på Østlandet. Konstruksjonen skal dimensjoneres for snø- og vindlast på nettopp din tomt, etter gjeldende standarder fra Standard Norge (standard.no).

Her ligger en felle få kjøpere ser: Snølast beregnes etter regler som åpner for tolkninger, og ikke alle leverandører tolker dem likt. Den enkle beregningsmetoden gir lavere lasttall — og dermed mindre stål i konstruksjonen og en lavere pris på tilbudet. Bygget ser identisk ut på papiret. Forskjellen viser seg den vinteren snøen kommer på den måten den faktisk gjør i norsk kystklima — ikke slik den er antatt å gjøre i en forenklet beregning.

Dyrevelferd og driftsform

Kravene til dyrevelferd i sauehold varierer med besetningsstørrelse og driftsform, og bør avklares direkte med en rådgiver før tegningene ferdigstilles, ikke etter at bygget står ferdig. Dette er ikke noe en generisk mal kan svare på for deg.

Fundament og tomt

Fjell, myr og utfylt masse er tre forskjellige utgangspunkt, og fundamentet tilpasses deretter. Dette avklares tidlig i tegningsarbeidet, fordi det påvirker både konstruksjonsløsning og kostnad senere i prosjektet.

Permanent hall i teknisk membran som løsning

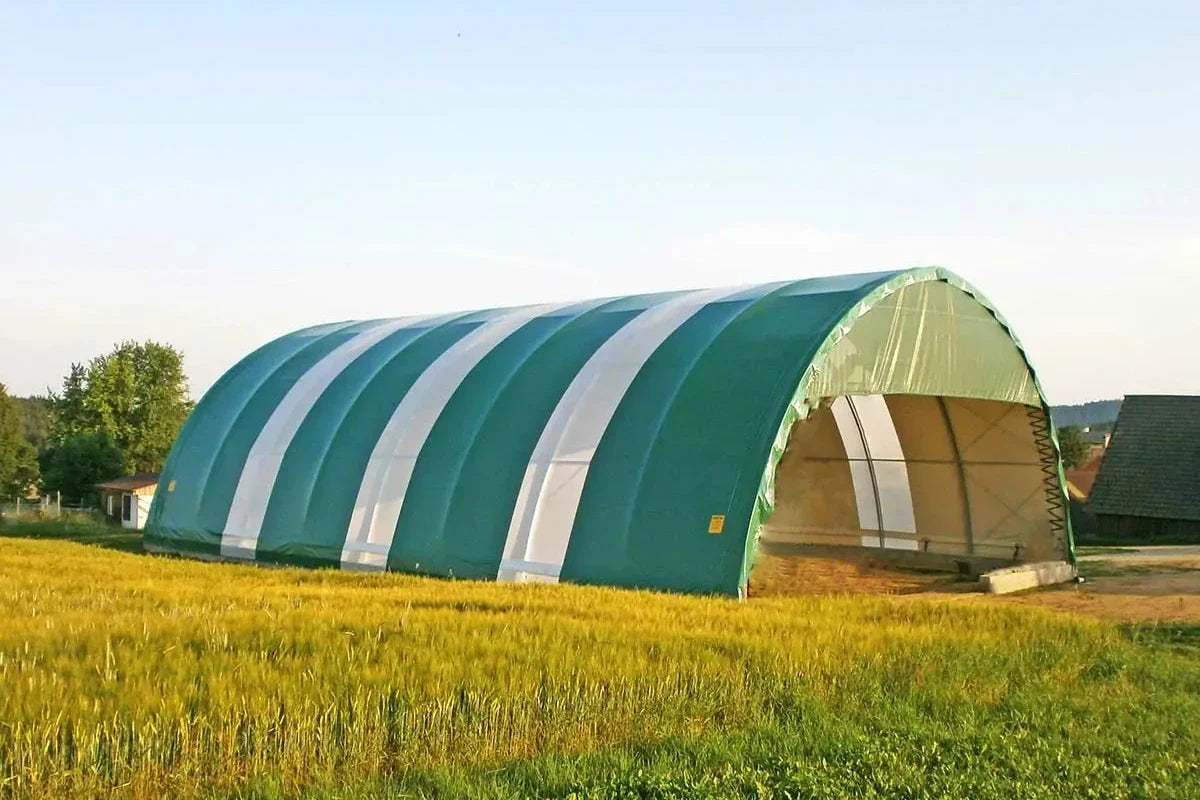

For mange sauefjøs er en permanent hall i teknisk membran et godt svar på nettopp disse kravene. Hallix, FabrIQs partner i Norge, leverer slike haller i seriene Premium og Standard, med duktak bygget opp av to lag duk med isolasjon imellom. Tykkelsen på isolasjonen varierer etter hvilket isolasjonsbehov prosjektet krever, og konstruksjonen er svakt buet for snøavrenning og dimensjonert etter Eurokode-krav for snølast.

Det kurvede taket er ikke bare et formspråk, det er ingeniørarbeid med tre konkrete fordeler: bedre konstruktiv styrke enn en flat flate, bedre vann- og snøavrenning slik at lasten ikke blir liggende, og bedre isolasjonsverdi fordi buehøyden gir plass til et tykkere isolasjonslag enn et flatt tak har rom for.

For fjøs der du ønsker tettere, isolerte yttervegger, kombinert med fôrlager, vaskehall eller lagerdel, leverer Hallix også sandwichkonstruksjoner i kombinasjon med dobbelt isolert membrantak: vegger i isolerte sandwichelementer, mens taket beholder det lette, kurvede membrantaket med fordelene beskrevet over. Hallix oppgir en levetid på over 50 år for sine permanente haller, noe som er verdt å regne inn i totaløkonomien før du sammenligner tilbud på pris alene.

Totalkvalitet i et hallprosjekt handler om summen av flere valg: design tilpasset bruken, styrkeberegning for stedets faktiske laster, overflatebehandling og korrosjonsbestandighet på stålkonstruksjonen, og kvaliteten på selve duken. Duk-kvaliteten er ett av disse elementene, og den er usynlig på leveringsdagen. En duk som ikke er forstrekt vil over tid bli slakk — den ser ikke bare stygg ut, den begynner å flagre, og flagring skaper slitasje som bryter ned materialet langt raskere enn sol og frost gjør. De fleste duker på markedet har ikke denne egenskapen. En forstrekt membran med UV-beskyttelse og lakket overflate holder formen og styrken over tid. Be leverandøren dokumentere dette.

Slik tilpasses hallen driften på gården

Et sauefjøs skal huse verdier som ikke tåler avbrudd: dyra selv, fôret og driften rundt dem. Derfor tegnes bygget rundt det som faktisk skal skje inne i det, ikke omvendt. Dyreflyt, plassering av binger og lammingsplasser, fôrgang, lys og ventilasjon planlegges inn fra start, i stedet for å bli kompromisser som ettermonteres. Skal fjøset også romme fôrlager eller en enkel driftsdel for utstyr, tas det inn i tegningene fra begynnelsen, slik at bygget dekker hele behovet ditt og ikke bare dagens flokk.

Det samme gjelder plass til vekst. Mange sauebruk utvider besetningen gradvis, og et bygg som er tegnet med litt albuerom fra starten, sparer deg for en ny byggesak noen år senere.

Slik foregår et sauefjøs-prosjekt fra tegning til ferdig bygg

Et permanent bygg er ikke en bestilling, det er et prosjekt. Slik ser løpet ut når det gjøres ordentlig:

1. Behovsavklaring. Antall dyr, driftsform, arealbehov og hva bygget skal romme utover selve dyreholdet.
2. Design og beregning. Konstruksjonen dimensjoneres for tomtas laster, og materialene velges for bruken og klimaet, ikke omvendt.
3. Byggesak. Søknad og dokumentasjon oversendes kommunen. En god leverandør koordinerer og veileder deg gjennom prosessen; det formelle ansvaret som ansvarlig søker er tildelt i den konkrete byggesaken.
4. Produksjon og montasje. Bygget produseres i Europa, leveres og monteres, med logistikken tilpasset gården din.
5. Overlevering med dokumentasjon. Du sitter igjen med et godkjent byggverk og papirene som beviser det, klare for bank, forsikring og fremtidige eiere.

Hvert steg du hopper over i tegningsfasen, dukker gjerne opp igjen senere i prosjektet, og da med renter i form av forsinkelser og tilleggsrunder hos kommunen.

Et sauefjøs under bygging nå

FabrIQ er fortsatt et ungt selskap i det norske hallmarkedet, og vi er ryddige på hva som er egne leveranser og hva som er erfaring og produsentreferanser. Et konkret eksempel er sauefjøset til Stall Meyer, som er under bygging nå og dokumenteres fra montasje til ferdig bygg. Når det står ferdig, blir det selskapets første dokumenterte norske hallreferanse.

Gründeren av FabrIQ, Arne Dale Dalland, har over 40 års erfaring med tekniske tekstiler — fra seilmakerfaget på 1980-tallet, via utvikling, produksjon og salg av egne haller, til store leveranser mot havbruk og industri. Han kjenner hele verdikjeden: design, materialvalg, beregning, produksjon og montasje. Arne driver også selv Øvre Dale Gård på Frekhaug, sammen med Gro Dale Dalland.

Hvis temaet sauefjøs i teknisk tekstil er noe du vil se nærmere på, eller du er tidlig i planleggingen og vil forstå byggesaken for driftsbygninger først, finner du mer dybde i disse artiklene etter hvert som de publiseres.

Ofte stilte spørsmål

Hva må tegningene til et sauefjøs vise for at kommunen skal godkjenne søknaden? Situasjonsplan samt plan-, snitt- og fasadetegninger skal normalt foreligge. Om konstruksjonsberegninger for snø- og vindlast og en teknisk spesifikasjon av materialene kreves som egne vedlegg, avhenger av tiltaket. Mangelfulle opplysninger kan føre til krav om supplering fra kommunen.

Holder det med en enkel skisse, eller må jeg ha fullstendige byggesaksklare tegninger? En skisse er et godt utgangspunkt for behovsavklaring, men den erstatter ikke byggesaksklare tegninger. Til selve søknaden trenger kommunen komplette tegninger og beregninger, ikke en prinsippskisse.

Hvem lager tegningene til et permanent sauefjøs? Tegningene utarbeides som del av et hallprosjekt, i samarbeid mellom deg, leverandøren og de som gjør konstruksjonsberegningene. En seriøs leverandør koordinerer og veileder deg gjennom byggesaken, men det formelle ansvaret som ansvarlig søker er tildelt i den konkrete byggesaken.

Hvor stort må et sauefjøs være? Det avhenger av antall dyr, driftsform og hva bygget skal romme utover selve dyreholdet. Krav til dyrevelferd påvirker arealbehovet, og disse bør avklares direkte med en rådgiver tidlig i planleggingen, før tegningene ferdigstilles.

Kan et sauefjøs bygges med isolerte vegger? Ja. Utover den rene permanente hallen med kurvet duktak, finnes det en løsning med isolerte sandwichvegger kombinert med et dobbelt isolert membrantak. Den kombinerer tette, isolerte vegger med det lette, kurvede taket og fordelene det gir.

Hvor lenge holder et permanent sauefjøs i teknisk membran? Hallix oppgir en levetid på over 50 år for sine permanente haller. Forutsetningen er riktig materialkvalitet for klimaet bygget står i, så be om dokumentasjon på forventet levetid for membranen og bæresystemet i ditt klima.

Usikker på hva sauefjøset ditt trenger?

Beskriv antall dyr, driftsform og tomta di, så kan vi si noe om hva tegningsgrunnlaget bør inneholde og hvilken løsning som passer. Sammen finner vi frem til et bygg som passer driften og økonomien på gården din. Ta kontakt med oss, eller se eksempler under landbruksbyggene våre.
