Landings puter for prefabrikkerte paneler
Oppblåsbare støtdempere for håndtering av prefabrikkerte bygningsdeler – levert av FabriQ
I produksjonslinjer for prefabrikkerte bygningsdeler, som for eksempel tregulv, må elementene ofte vippes eller roteres for å kunne behandle undersiden. Dette gjelder både belegging og etterbehandling, og er en utfordring når delene varierer i størrelse, vekt og konstruksjon.
Utfordringen
Tradisjonelle løsninger, som robotarmer og gripeanordninger, kan bli svært komplekse og kostbare, særlig når komponentene har ulike dimensjoner og geometrier. Det var behov for en enkel, trygg og kostnadseffektiv metode for å støtte og dempe bygningsdelene under vippeprosessen.
Løsningen fra FabriQ og Buitink Technology
FabriQ Innovation AS, i samarbeid med Buitink Technology, har utviklet et oppblåsbart støtdempersystem som integreres direkte i produksjonslinjen. Systemet består av oppblåsbare puter som automatisk tilpasser seg form og vekt, og fungerer som en støtdempende overflate når delene vippes eller senkes.
Fordeler med løsningen:
-
Fleksibel håndtering av ulike komponentstørrelser
-
Skånsom støtte som reduserer risiko for skade
-
Reduserer behov for dyre robotløsninger
-
Lav investeringskostnad og enkel integrering i eksisterende produksjon
-
Kan tilpasses ulike produksjonsmiljøer og layout
Løsningen egner seg spesielt godt for produksjon av:
-
Gulvelementer
-
Veggmoduler
-
Takpaneler
-
Andre prefabrikkerte konstruksjonselementer
Ønsker du en skreddersydd løsning tilpasset din produksjonslinje?
FabriQ Innovation AS leverer komplette systemer – fra idé og design til ferdig løsning. Ta kontakt for mer informasjon eller teknisk underlag.

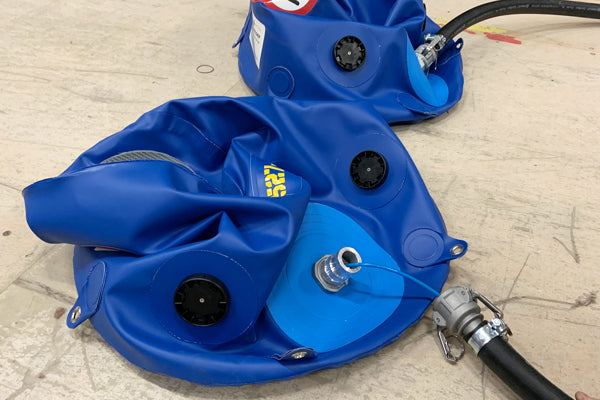

Dette systemet med oppblåsbare skjermer er lett, fleksibelt, kompakt i uoppblåst tilstand og absorberer uanstrengt alle større støt under krasj av de prefabrikkerte delene.
I tillegg er den oppblåsbare støtdemperen et lavtrykks system (det indre trykket overstiger aldri 500 mbar) og derfor veldig trygt å bruke.

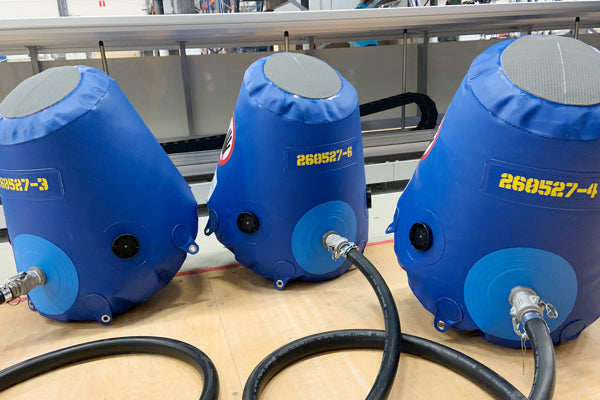

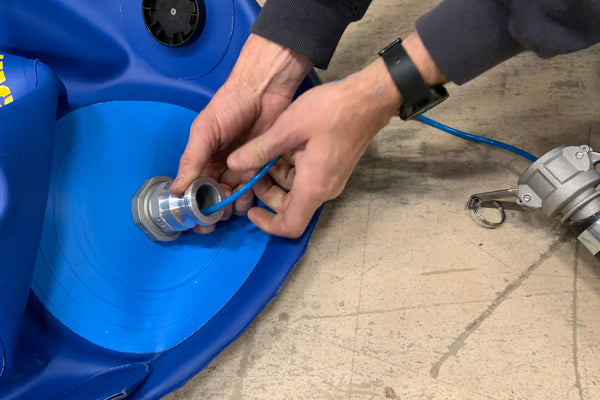

De oppblåsbare støtputene er laget av en veldig sterk (TPU) belagt presenning (type IV-VII, med en bruddstyrke på 7 000 - 13 000 N/5 cm) med høy punkterings motstand. Videre er den oppblåsbare puten utstyrt med luft tilkoblinger og justerbare trykkavlastnings ventiler, som slipper trykket ut av puten i tilfelle støt.

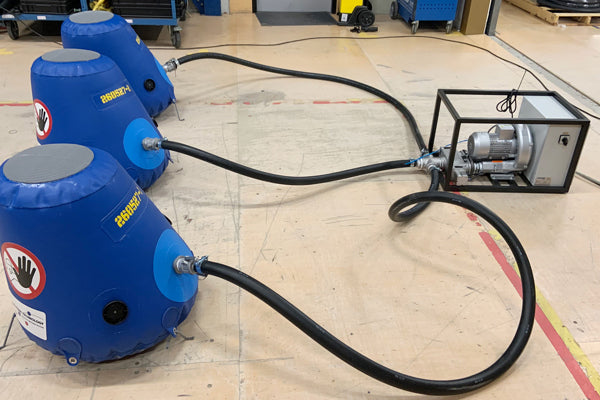

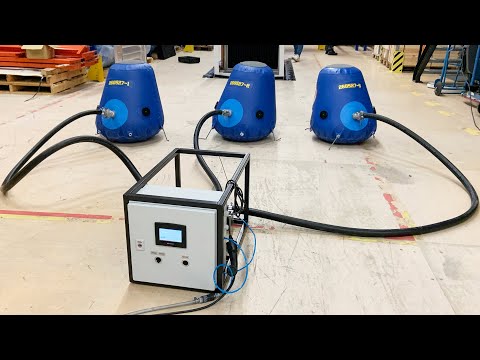

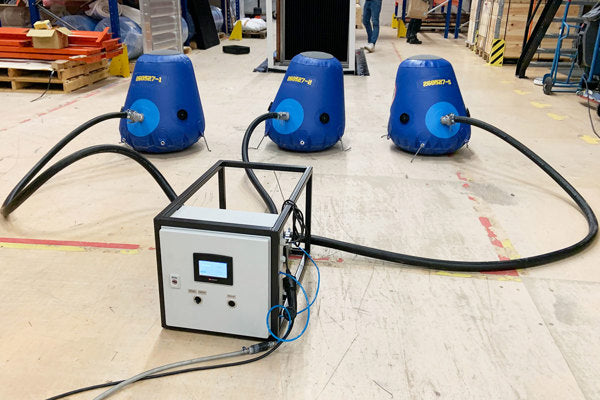

Vi leverer også putene inkludert en luft installasjon med kontroll, som holder putene på riktig trykk og kan kobles til kundens automatiserte produksjonssystem.
Oppblåsbart pute system

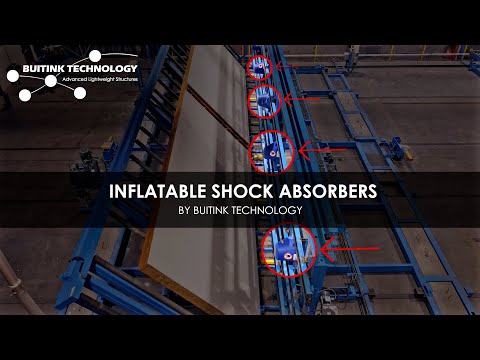

Som også vist i videoen her, er de neste trinnene i bruk av oppsamlings blokkene:
- Vipping av gulv brett som veier ikke mindre enn 2.800 kg hver;
- Når en gulv seksjon passerer vippepunktet, må denne tas imot;
- Buitink Technology har utviklet et system med puter for å fange seksjonene;
- Putene fungerer som støtdemper.
Pris oppgis ved forespørsel
